المختصر في اختيار المضخة المناسبة

إن مسألة اختيار المضخة المناسبة تعتبر أمراً حيوياً يطال المضخة نفسها وعمرها الافتراضي، سواء أكان الخطأ باختيار مضخة أكبر من اللازم أو أقل منه. هذا المقال يتناول طريقة اختيار المضخة المناسبة إذا كانت ذات الطرد المركزي، وستضخ الماء النقي، وقيمتا التدفق والعلو معلومتان ومحسوبتان بدقة.

أولاً : اذهب إلى كتالوجات المُصنّع الذي اخترته لتجد فيها كتالوج نوع المضخة التي تبحث عنها من حيث كونها عمودية أم أفقية متعددة أو وحيدة المراحل، تعامدية المداخل أو على نفس الامتداد… الخ.

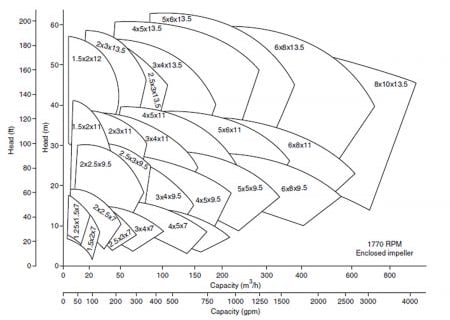

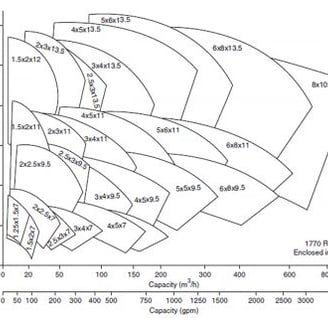

ثانياً : في الصفحات الأولى لأي كتالوج، درج المصنّعون على تقديم المنحنيات العامة للتدفق والعلو لجميع الموديلات الموجودة في الكتلوج، لذا عيّن نقطة التشغيل الخاصة بك (HQ) على هذه المنحنيات لتحدد الموديلات التي تقع ضمن مجال نقطتك. (الصورة 1 )

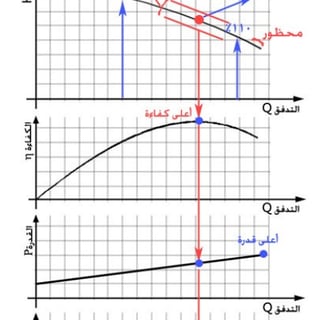

ثالثاً : انتقل إلى الصفحات الداخلية لنفس الكتالوج للوصول إلى الصفحات التي تخص الموديلات المرشحة للاختيار، وعين مجدداً نقطة التشغيل الخاصة بك على منحنى HQ المضخة، وعندئذٍ وحتى تحكم على الموديل ما إذا كان هو المطلوب، قم بفحص ما يلي (الصورة 2):

1. هل وقعت نقطة التشغيل على منحنى HQ المضخة أو قريباً منها ضمن هامش سماح متماشي مع مواصفة ISO9906 Annex A، أي ضمن 7% علو و ± 9% تدفق مع ضرورة استبعاد المنطقة من بداية المنحنى ولغاية 10 % من تدفق الكفاءة القصوى من حساباتنا وكذلك حافة الطرف الأيمن وأي منطقة يطلب منك المصنّع استبعادها كأن يشير إليها بخط رفيع أو متقطع. لنقل، في أغلب الحالات استهدف المنطقة الذهبية في منحنى HQ الواقعة بين 70% إلى 110% من قيمة تدفق الكفاءة القصوى.

2. إذا وقعت نقطة التشغيل في المكان المناسب، فالسؤال هل كان موقعها ذلك مشرفاً على مستوى أعلى كفاءة للمضخة أو قريباً منه؟ وهنا نحرص على بلوغ أفضل كفاءة ما أمكن.

3. ننظر في إسقاط ظل نقطة التشغيل على منحنى القدرة/التدفق للمضخة، لنستخرج قيمة القدرة للمضخة عندها مع الانتباه إلى أعلى قيمة لقدرة المضخة على الاطلاق، ونقارن هاتين القيمتين بمستويات القدرة المقبولة أو الموصفة في المشروع، كما تتم المفاضلة بهما مع قيم القدرة للموديلات الأخرى المرشحة، حيث إنه كلما كانت القدرة أقل كان ذلك أفضل.

4. بعد ذلك تنظر إلى إسقاط ظل نقطة التشغيل على منحنى ،NPSHr/Q للمضخة، لنستخرج قيمة صافي ضغط السحب الموجب المطلوب للمضخة عند نقطة التشغيل، وكذلك أقصى قيمة يمكن أن يصل إليها، وهنا نقارن بين أقصى قيمة NPSHr مستخرجة مع قيمة NPSHa المحسوبة في موقع التركيب، فإذا كانت :

NPSHa = NPSHr + (0.5 to 1 m)

نعتبر أن هذه المضخة في حال اختيارها لن تعاني من مشاكل في سحب الماء ولن تتعرض لمشكلة التكهف.

بعد انتهاء الخطوات السابقة بنجاح، نكون قد وصلنا إلى إحدى المضخات المرشحة، لنبدأ بعدها المفاضلة بين جميع الموديلات التي نجحت في الخطوات السابقة لتحديد المضخة التي نريدها. والمفاضلة ستعتمد على نقاط إضافية أخرى، أهمها :

مناسبة مواد المضخة مع نوع السائل، نوع مانع التسرب، شكل الربط بأنابيب الشبكة، حجم المضخة والمساحة التي تحتاجها، مواصفات المحرك (الفولتية، عدد الفازات درجة الحماية IP، نوع العزل الكهربائي Insulation Class الخ)، سعر المضخة والتكلفة العمرية لها، وتوفر المضخة ومدة توريدها.
